Capteur MAP encrassé : pourquoi c'est la première cause de P0299 à contrôler

Où est-il, à quoi il ressemble

Le MAP est un petit boîtier plastique vissé sur le collecteur d'admission ou directement sur la sortie de l'échangeur air-air. Il comporte deux, trois ou quatre broches selon qu'il intègre aussi un capteur de température d'air (on parle alors de capteur T-MAP). Sur les moteurs du groupe VAG (1.9 TDI, 2.0 TDI), Bosch le référence souvent en 038 906 051 ou 03G 906 051. Sur PSA DV6 (1.6 HDi), il est monté en haut à droite du collecteur, avec un corps en plastique noir et une prise carrée.

Symptômes typiques

• Perte de puissance progressive, pas brutale, surtout en côte et à charge constante.
• Consommation qui augmente doucement sans cause apparente.
• Voyant moteur allumé de façon intermittente — le défaut P0299 (ou P0236, P0238) revient après plusieurs jours.
• Fumée noire à la relance : l'ECU injecte trop de carburant sur une pression sous-estimée.
• Démarrages difficiles à chaud, surtout au ralenti irrégulier.
• Valeurs OBD incohérentes : au ralenti la pression atmosphérique devrait tomber à ~950–1020 hPa. Si vous lisez 750 hPa ou moins moteur à l'arrêt, le capteur dérive.

Comment tester un capteur MAP

1. Contrôle rapide via OBD

Branchez un OBD compatible (Torque, OBD Eleven, Ross-Tech VCDS). Moteur éteint, la pression absolue affichée doit correspondre à la pression atmosphérique locale : environ 950 à 1020 hPa (variable selon l'altitude). Si vous êtes significativement plus bas, le capteur est soit HS soit sévèrement encrassé.

2. Contrôle au multimètre

Alimentation : contact mis sans démarrer, mesurez la tension entre la broche 5V et la masse du capteur. Vous devez lire 5 V ± 0,25 V. Si elle est absente, le problème vient du faisceau ou de l'ECU.

Signal : entre la broche signal et la masse, vous devez lire autour de 1,8 à 2,2 V au repos. Cette valeur grimpe à 3,5 à 4,5 V à pleine charge. Si elle reste bloquée ou dérive, le capteur est en panne.

3. Contrôle visuel

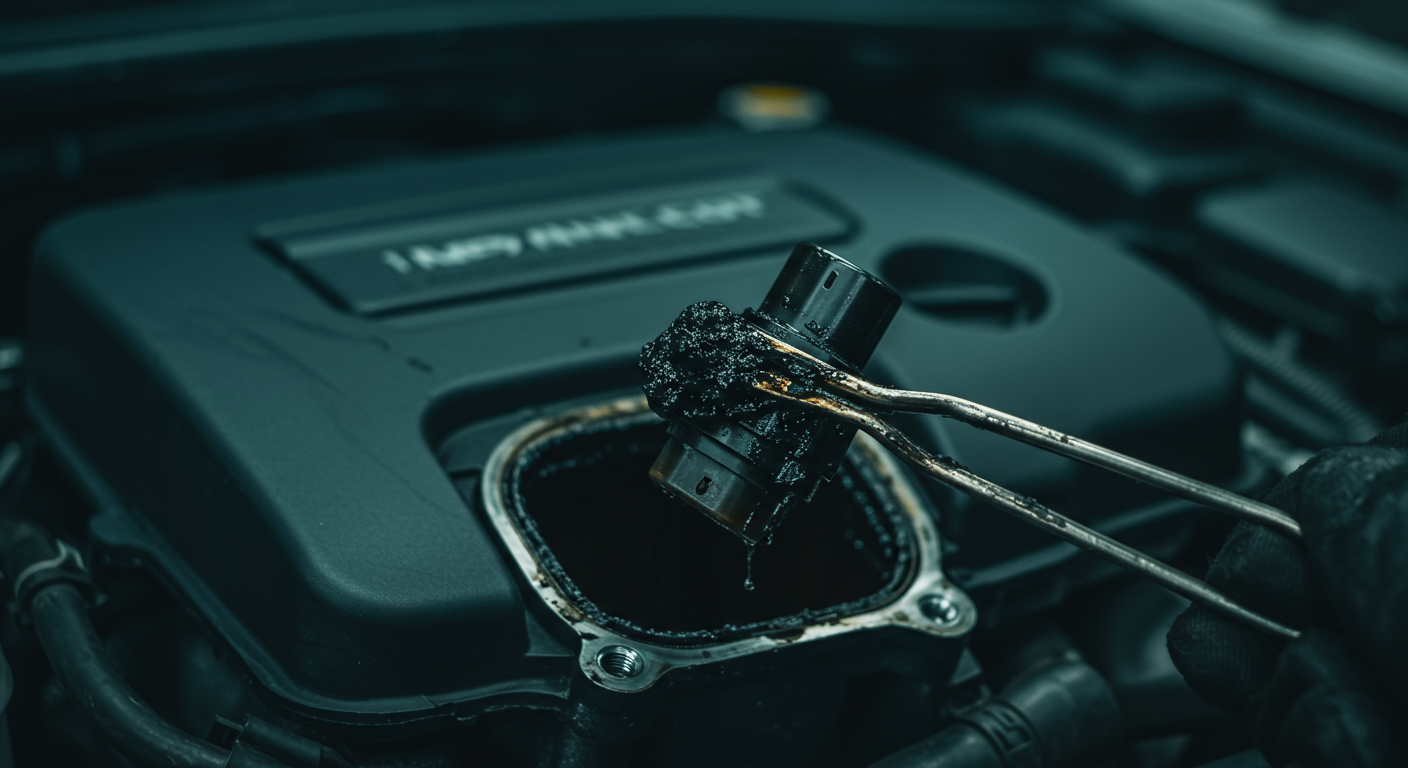

Dévissez le capteur (2 vis Torx en général) et inspectez la membrane exposée à l'admission. Si vous voyez un dépôt noir gras et épais, c'est un encrassement typique. Sur 2.0 TDI PD/CR et 1.6 HDi DV6, c'est la règle après 150 000 km.

Nettoyer ou remplacer ?

Pourquoi il s'encrasse

Sur les diesels modernes, le capteur MAP baigne dans un environnement saturé de particules de suie et de vapeurs d'huile venant du reniflard moteur et de la vanne EGR. En retombant sur la membrane, ce mélange se solidifie avec la chaleur et crée une croûte qui fausse les mesures. C'est pour cette raison qu'il est recommandé de nettoyer simultanément : le circuit de pression (électrovanne N75), le collecteur d'admission (décalaminage) et la vanne EGR.
